型 號 Model |
YZL-40HS/D |
YZL-50S/D |
YZL-60HS/D |
YZL-70HS/D |
YZL-80HS/D |
YZL-100HS/D |
YZL-110HS/D |
|
電源/Power supply |
V/PH/HZ |
380/3/50 |
|
制 冷 量
Cooling capacity |
KW |
117.2 |
159.8 |
210 |
230 |
280 |
305 |
360 |
|
Kcal/hr |
100792 |
137428 |
180600 |
197800 |
240800 |
262300 |
309600 |
|
壓縮機
compressor |
類型/Type |
半封閉螺桿式Semi-sealed screw type |
|
容量控制%Capacity control |
0-25%-50%-75%-100% |
|
數量/quantity |
1 |
|
功 率
Input power |
24.9 |
32.8 |
41.2 |
45.2 |
55 |
60 |
67.4 |
|
啟動方式
logon mode |
Y-△/△-△分繞組 Y-△/Shut Winding |
|
運轉電流（A）
/running ampere |
41.9 |
55.2 |
69.2 |
75.9 |
92.4 |
100.7 |
113.4 |
|
啟動電流（A）
Staring ampere |
105 |
138 |
175 |
190 |
231 |
252 |
285 |
|
冷凍油 freeze oil |
類型Type |
HBR-B03/B320SH |
|
容量/Volume |
9 |
10 |
10 |
15 |
15 |
15 |
15 |
|
冷媒refrigerant |
類型/Type |
R22 |
|
充注量/Volume |
21kg |
31kg |
38kg |
48kg |
56kg |
69kg |
81kg |
|
控制方式/ Control |
熱力膨脹閥 Expansion valve |
|
蒸發器Evaporator |
類型/Type |
防腐殼管式高效換熱器 High efficiency heat exchanger |
|
冷凍水流量m3/h
Chilled water flow |
20.2 |
27.5 |
36.1 |
39.6 |
48.2 |
52.5 |
61.9 |
|
管徑/Pipe Size |
DN65 |
DN65 |
DN80 |
DN80 |
DN100 |
DN100 |
DN100 |
|
壓降/Water lost |
≤0.07 |
|
冷凝器Condenser |
類型/type |
殼管式高效換熱器 High efficiency heat exchanger |
|
冷卻水流量/m3/h
cooling water flow |
24.4 |
33.1 |
43.2 |
47.3 |
57.6 |
62.8 |
73.5 |
|
管徑/Pipe Size |
DN65 |
DN65 |
DN80 |
DN80 |
DN100 |
DN100 |
DN100 |
|
壓降/Water lost |
≤0.07 |
|
安全保護Protection |
高、低壓保護、過載保護、電流保護、逆相保護、油壓保護、排氣過熱保護、壓縮機高溫保護。High and low pressure protection、overload protection、current protection、reversed phase protection、Oil pressure protection、exhaust over temperature protection 、compressor temperature protection. |
|
外形保護dimension |
L |
mm |
2050 |
2150 |
2450 |
2450 |
2550 |
2850 |
2950 |
|
W |
mm |
980 |
980 |
980 |
980 |
1050 |
1150 |
1150 |
|
H |
mm |
1380 |
1420 |
1500 |
1520 |
1620 |
1660 |
1760 |
|
機組重量Net weight |
kg |
920 |
1010 |
1080 |
1300 |
1420 |
1530 |
1670 |

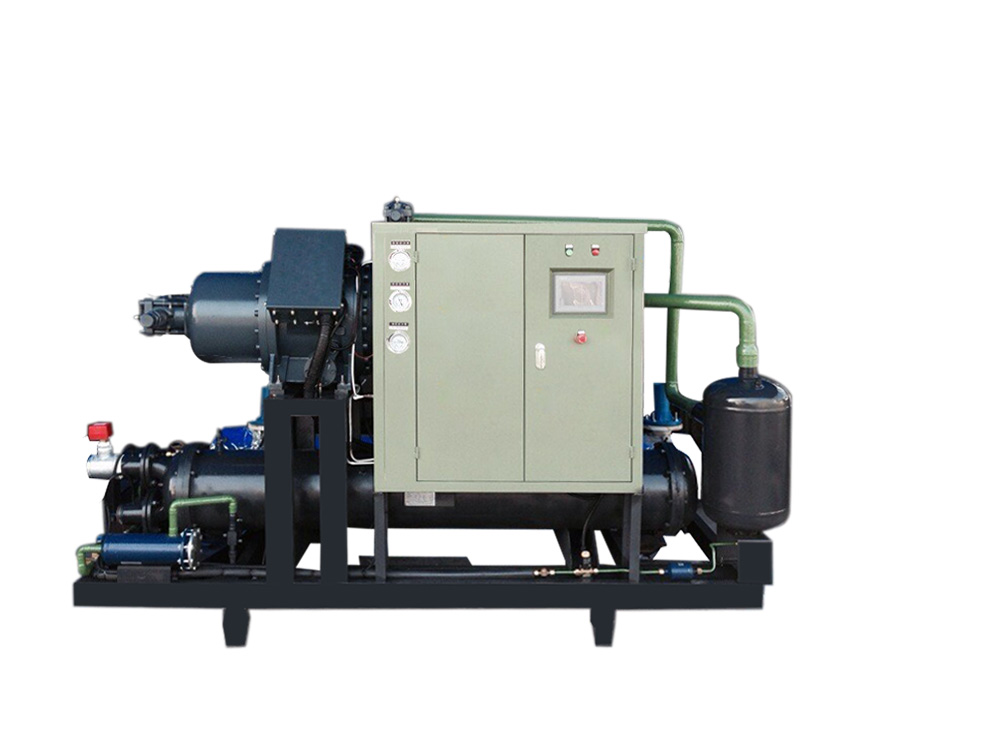

YZL-XXXHS/D 化工專用水冷螺桿式冷水機 Special chemical water cooled screw chiller
機組額定制冷量在以下工況測得：1、蒸發溫度10℃，冷凝溫度40℃。2、樣本內是本公司標準產品，本公司接受客戶定制業務。3、本公司保留因產品技術需要更改的權利。
|
型 號 Model |
YZL-120HS/D |
YZL-140S/D |
YZL-150HS/D |
YZL-160HS/D |
YZL-180HS/D |
YZL--200HS/D |
YZL-230HS/D |
|
電源/Power supply |
V/PH/HZ |
380/3/50 |
|
制 冷 量
Cooling capacity |
KW |
380 |
420 |
450 |
496 |
590 |
620 |
680 |
|
Kcal/hr |
326800 |
361200 |
387000 |
426560 |
507400 |
533200 |
584000 |
|
壓縮機
compressor |
類型/Type |
半封閉螺桿式Semi-sealed screw type |
|
容量控制%Capacity control |
0-25%-50%-75%-100% |
|
數量/quantity |
1 |
|
功 率
Input power |
70.9 |
78.1 |
85.2 |
94.7 |
110 |
116.2 |
125.9 |
|
啟動方式
logon mode |
Y-△/△-△分繞組 Y-△/Shut Winding |
|
運轉電流（A）
/running ampere |
119.3 |
131.3 |
143.2 |
159.3 |
185 |
195.3 |
211.6 |
|
啟動電流（A）
Staring ampere |
299 |
330 |
358 |
400 |
463 |
488.3 |
530 |
|
冷凍油 freeze oil |
類型Type |
HBR-B03/B320SH |
|
容量/Volume |
22 |
22 |
22 |
28 |
28 |
28 |
28 |
|
冷媒refrigerant |
類型/Type |
R22 |
|
充注量/Volume |
92kg |
101kg |
110kg |
119kg |
120kg |
130kg |
142kg |
|
控制方式/ Control |
熱力膨脹閥 Expansion valve |
|
蒸發器Evaporator |
類型/Type |
防腐殼管式高效換熱器 High efficiency heat exchanger |
|
冷凍水流量m3/h
Chilled water flow |
65.36 |
72.24 |
77.4 |
85.3 |
101.48 |
106.64 |
116.8 |
|
管徑/Pipe Size |
DN100 |
DN100 |
DN125 |
DN125 |
DN125 |
DN125 |
DN125 |
|
壓降/Water lost |
≤0.07 |
|
冷凝器Condenser |
類型/type |
殼管式高效換熱器 High efficiency heat exchanger |
|
冷卻水流量/m3/h
cooling water flow |
77.6 |
85.7 |
111.4 |
101.6 |
120.4 |
126.6 |
117 |
|
管徑/Pipe Size |
DN100 |
DN100 |
DN125 |
DN125 |
DN125 |
DN125 |
DN125 |
|
壓降/Water lost |
≤0.07 |
|
安全保護Protection |
高、低壓保護、過載保護、電流保護、逆相保護、油壓保護、排氣過熱保護、壓縮機高溫保護。High and low pressure protection、overload protection、current protection、reversed phase protection、Oil pressure protection、exhaust over temperature protection 、compressor temperature protection. |
|
外形保護dimension |
L |
mm |
3150 |
3150 |
3250 |
3800 |
3950 |
4500 |
4500 |
|
W |
mm |
1250 |
1250 |
1300 |
1350 |
1350 |
1350 |
1350 |
|
H |
mm |
1780 |
1780 |
1820 |
1850 |
2050 |
2250 |
2250 |
|
機組重量Net weight |
kg |
1950 |
2050 |
2300 |
2430 |
2500 |
2800 |
3250 |
YZL-XXXHS/D 化工專用水冷螺桿式冷水機 Special chemical water cooled screw chiller
機組額定制冷量在以下工況測得：1、蒸發溫度10℃，冷凝溫度40℃。2、樣本內是本公司標準產品，本公司接受客戶定制業務。3、本公司保留因產品技術需要更改的權利。
